调频功放宽带如何测量？

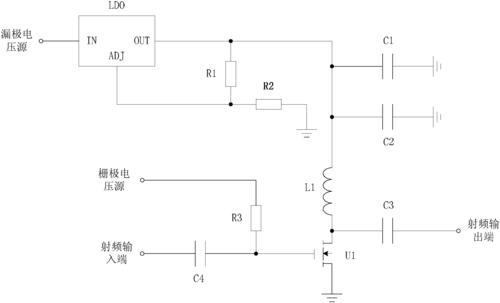

调频功放宽带的测量是一个复杂但重要的过程，它涉及到对功率放大器在宽带信号下的多种性能指标进行准确评估，以下是关于调频功放宽带测量的详细指南：

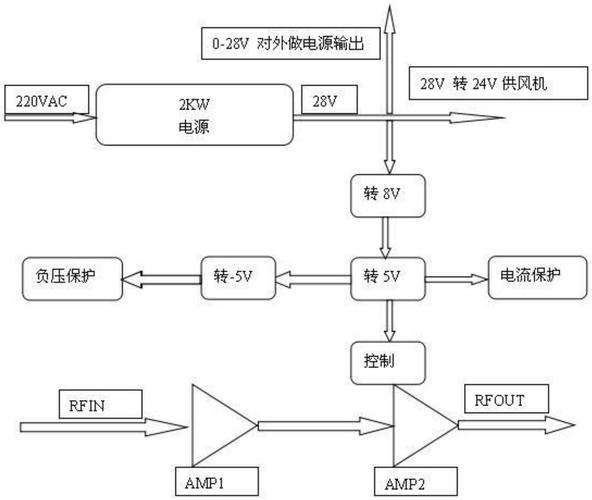

测量前的准备工作

1、配备必要的仪器仪表

XD2音频信号发生器一台

DA-16型音频毫伏表两块

SB-10普通示波器一台

BS-1型失真度测量仪一台

2、连接假负载电阻

功放的输出端子不接音箱，改接假负载电阻Rf，电阻的阻值应与功放的输出阻抗Z相同，且电阻的功率应大于或等于功放额定输出功率的3倍以上。

3、供电与仪器设置

所有仪器、设备应按额定供电电压供给（一般为220V/50Hz），以保证测量精度，若电网电压不稳，应加接交流稳压器。

音频信号发生器的输出阻抗应小于或等于被测功放的输入阻抗，以防止功放输入阻抗过小时影响输入信号的频率稳定度。

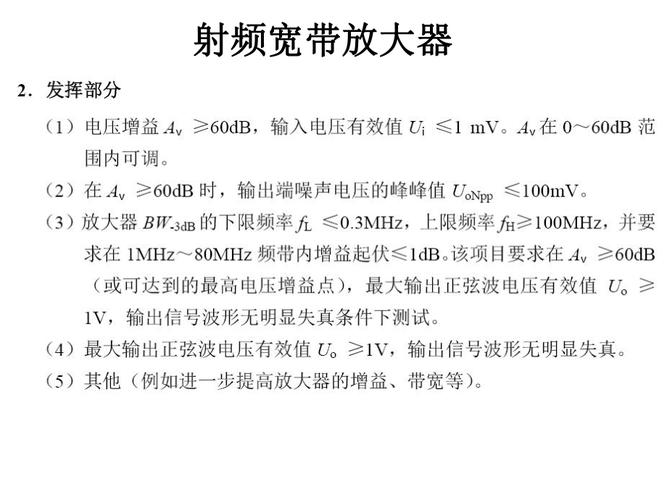

频率特性的测量

1、测量线路

按照图1所示连接测量线路，其中mV表示音频毫伏表，RL是假负载电阻，Ui、Uo分别表示输入、输出信号电压。

2、测量过程

先将音频信号发生器调至1000Hz，调整功放音量钮，使输出电压为额定输出电压的70%（额定功率的50%），并保持音量钮固定不动。

在20～20000Hz的范围内，从低到高改变信号发生器的输入频率（保持Ui不变），逐点记下功放的输出电压Uo，并填入表1对应格内。

将输入电压Ui依次代入公式：f赫兹电平（dB）＝20 log(f赫兹输出电压 / 1kHz输出电压)，求出所有测试频率点的相对电平，填入表1对应格内。

3、绘制频率特性曲线

在对数坐标纸上，按照表1算出的“相对电平”数据与输入频率的对应关系，逐点连线作出频率特性曲线，该曲线即反映了被测功放的频率响应特性，它越平直，说明频率特性越好。

额定输出功率的测量

1、测量线路

示波器用于监视波形失真用，其他同图1。

2、测量过程

由音频信号发生器输出一个0.775V（0dB）的1000Hz正弦信号，送入功放的“线路输入”口；或由音频信号发生器输出一个0.35mV（-67dB）的1000Hz正弦信号，送入功放的“话筒”口。

缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮，由输出电压表上可得知Uo数据。

再用公式P＝U2o/RL求出额定输出功率P，若P值大于或等于说明书上的P值，则说明符合要求。

失真度的测量

1、测量线路

如图3所示连接测量线路。

2、测量过程

按照额定输出功率的测量方法，从功放的输入端分别送20Hz、100Hz、1000Hz、5000Hz、10000Hz、15000Hz等不同频率的正弦信号，将功放逐次调到额定输出功率值，并调节失真度仪分别测出各个频点的失真度系数。

一般以1000Hz的失真度系数为基准，与其他频点的数据相比较，差别大，说明功放在整个音频段内的失真度不均衡，差别小，说明功放在整个音频段内的失真度比较平衡。

FAQs

Q1: 为什么需要在测量前连接假负载电阻？

A1: 连接假负载电阻是为了模拟实际工作状态下功放的负载情况，确保测量结果的准确性和可靠性，假负载电阻还可以保护功放免受过载损坏。

Q2: 如何判断频率特性的好坏？

A2: 频率特性的好坏可以通过绘制的频率特性曲线来判断，曲线越平直，说明在不同频率下的放大效果越一致，频率特性越好，如果曲线波动较大，说明在某些频率下的放大效果不佳，存在频率失真。

通过以上步骤和注意事项，可以准确地测量调频功放宽带的各项性能指标，为功放的调试和应用提供有力支持。
